Beispiel Projekt Teleskopausleger

Als Antrieb zum seitlichen Schwenken eines Teleskopauslegers, wurde aus Platzgründen ein hydraulischer Schwenkantrieb ausgewählt.

In Zusammenarbeit mit der Herstellerfirma HKS Dreh-Antriebe GmbH aus Wächtersbach-Aufenau wurde ein Antriebsmodell ausgewählt, welches die benötigten Anforderungen and Kraft und Drehwinkel erfüllt.

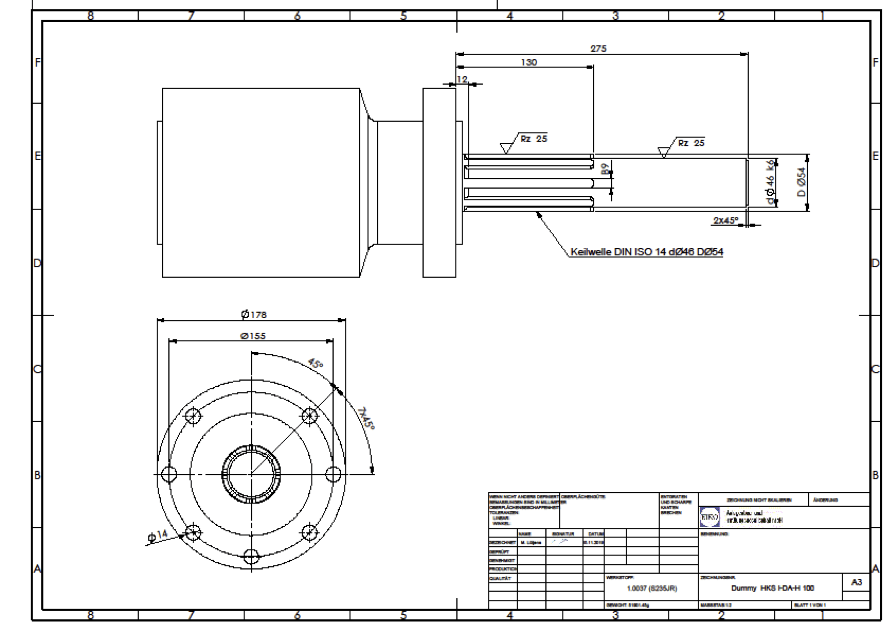

Dazu benötigt der Hersteller die Angabe der Wellenlänge, gemessen ab Flanschfläche des Antriebs, die Länge der Verzahnung und den minimal Abstand der Verzahnung zur Flanschfläche.

Der Nenndurchmesser der Welle und der Verzahnung wurde bereits im Vorfeld bei der Auswahl des Antriebs festgelegt.
Welle:
Übergangspassung k6
Keilwelle:
DIN ISO 14
Antriebseinheit:
Dimension,Bohrung
Vom Hersteller festgelegt

Beispiel Projekt Wärmetauscher

Beispiel Projekt Probenentnahmekasten

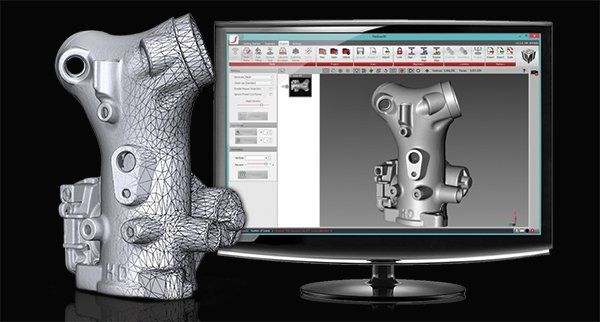

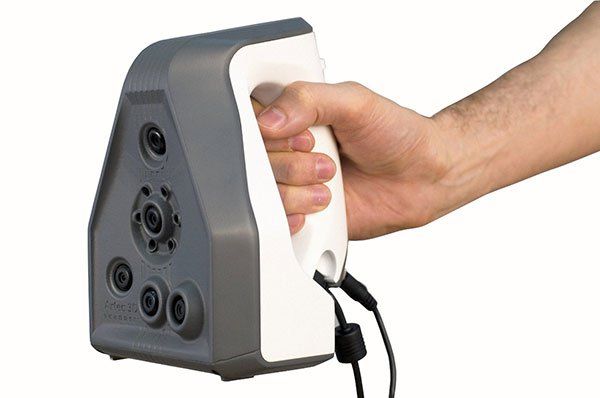

3D Scan Verfahren
